Nom De Marque:	HAIDA
Numéro De Modèle:	HD-G826
MOQ:	ensembles 1
Détails De L'emballage:	Chaque ensemble protégé avec la fibre de résine et le film de pp, a alors mis dans le cas en bois fo
Conditions De Paiement:	D/A, L/C, D/P, T/T, Western Union,

Les informations détaillées

Description de produit

Les informations détaillées

Lieu d'origine:

La Chine

Certification:

ISO

Plage de fréquence du shaker:

5 ~ 2 600 Hz

Amplificateur de puissance Sortie amplificateur:

30 KVAS

Volume d'air du ventilateur:

0,46 m3/s

Dimensions de la table coulissante horizontale:

600x600 mm

Pouvoir:

Électronique

Usage:

Test de simulation d'environnement vibratoire

Mettre en évidence:

systèmes de test électrodynamiques de vibration

système de vibration électrodynamique

Description de produit

Table d'essai de vibreur électrodynamique

Haute fréquence verticale et horizontale

Système de test de vibration électrodynamique / Table vibrante haute fréquence verticale et horizontale

Description :

La table vibrante électromagnétique est largement utilisée dans les industries de la défense, de l'aviation, de l'aérospatiale, des communications, de l'électronique, de l'automobile, des appareils électroménagers, etc. Ce type d'équipement est utilisé pour découvrir les défauts précoces, simuler les conditions de fonctionnement réelles et tester la résistance structurelle. L'application du produit est large, la largeur d'application est évidente, l'effet de test est remarquable et fiable. Onde sinusoïdale, FM, balayage, programmable, multiplicateur de fréquence, logarithme, accélération maximale, modulation d'amplitude, contrôle du temps, contrôle informatique complet, accélération fixe/amplitude fixe simple. L'équipement, par un fonctionnement continu sans défaillance pendant 3 mois, présente des performances stables et une qualité fiable.

Caractéristiques :

Fonctionnement ultra silencieux ; La base de la machine utilise des matériaux de haute qualité, s'installe facilement, fonctionne en douceur, ne nécessite pas d'installation. Le circuit de commande est numérique et affiche la fréquence, la fonction de réglage PID, rendant le fonctionnement de l'équipement plus stable et fiable. Modes de fonctionnement à fréquence balayée et à fréquence fixe, adaptés aux demandes de test de différentes professions. Résout l'interférence du champ électromagnétique puissant sur le circuit de commande et augmente le réglage du temps de fonctionnement, afin que le produit testé atteigne le temps de test précis.

Fiche technique de performance :

Vibreur
Force sinusoïdale (crête)	30 kN
Force de choc (crête)	60 kN
Plage de fréquences	5～2 600 Hz
Déplacement (continu)	100 mm
Vitesse max.	1,8 m/s
Accélération max.	75 G
Diamètre de l'armature	445 mm
Fréquence de résonance du 1er ordre	2 400 Hz
Moment excentrique admissible	＞500 Nxm
Poids de l'armature	40 kg
Dimension de la vis HE/ST	M10 (métrique)
Fréquence d'isolation des vibrations axiales	＜3 Hz
Charge utile max.	500 kg
Fuite de flux magnétique	≤1 mT
Dimensions (L×l×H, non emballé)	1 330x860x1 250 mm
Poids (non emballé)	2 500 kg
Installation	Tapis en caoutchouc (boulons d'ancrage requis)
Amplificateur de puissance
Sortie de l'amplificateur	30 kVA
Rapport signal/bruit	＞65 dB
Tension de sortie nominale	120 Vrms
Efficacité de l'amplificateur	＞ 90%
Dimensions (L×l×H, non emballé)	800x900x2 100 mm
Poids (non emballé)	500 kg
Soufflante
Volume d'air	0,46 m3/s
Puissance	7,5 kW
Diamètre du conduit d'air	200 mm
Pression d'air	8,8 kPa
Installation	Peut être connecté au plafond (jusqu'à deux coudes à 90 degrés), longueur max. 20 pieds
Table coulissante horizontale
Dimensions	600x600 mm
Épaisseur	45 mm
Limite de fréquence	2 000 Hz
Masse effective	54 kg
Remarque :
1. Un roulement à film d'huile haute pression est utilisé pour une meilleure uniformité.
Contrôleur de vibration et accéléromètre
Contrôleur de vibration VT-9008-4		Contrôleur de vibration 4 canaux avec fonction sinusoïdale et auto-étalonnage.
Accéléromètre EA-YD-181	100 mV/g, Plage : 50 g, Fréquence de travail : 1-10 kHz, Poids : 11 grammes, avec câble basse bruit de 10 pieds
Autres fonctions/accessoires pris en charge
Chambres environnementales	Pris en charge
Appareils mobiles	Personnalisable
Plaques d'isolation	Personnalisable
Fixation	Personnalisable
Environnement de travail du système
Plage de température	0-40℃
Plage d'humidité	0～90%, sans condensation
Exigences d'alimentation	380 V/3 ph/50 Hz, 40 kVA
Pression d'air comprimé	0,6 MPa

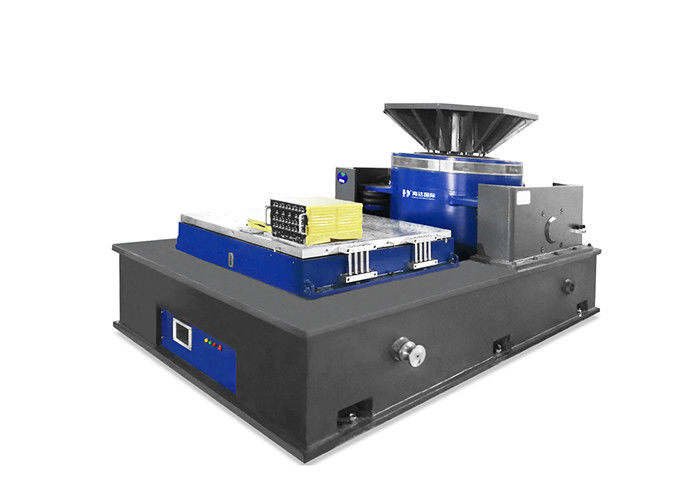

Corps du vibreur avec table coulissante :

Amplificateur de puissance et soufflante :

Dimensions à titre indicatif uniquement :

Système de test de vibration électrodynamique
