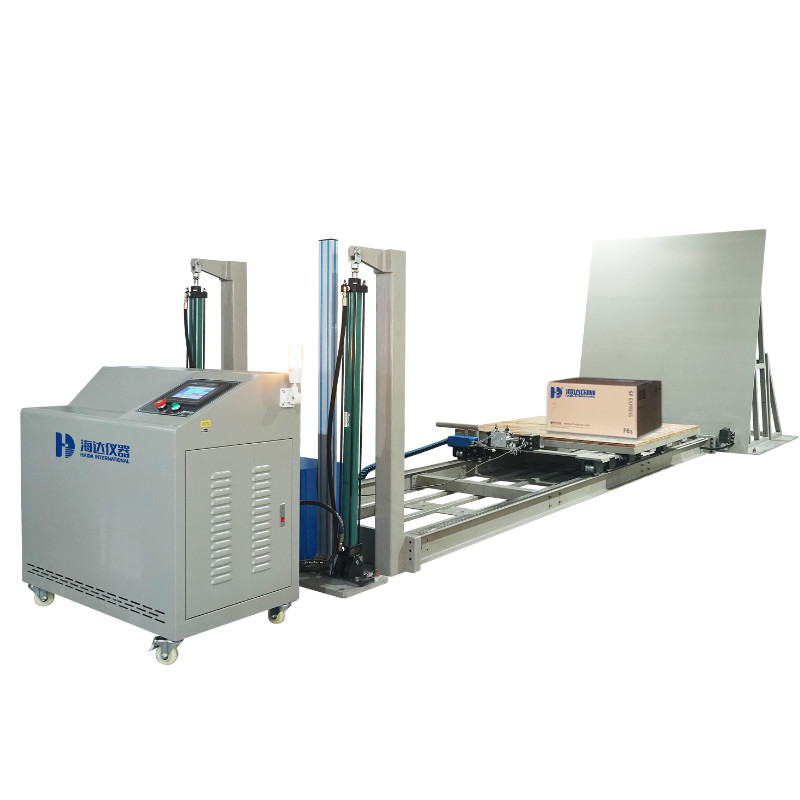

Équipement d'essai électronique de paquet de carton, machine d'essai au choc de pente de boîte

Équipement d'essai électronique de paquet de carton, machine d'essai au choc de pente de boîte





Introduction :

La machine d'essai au choc de pente de boîte simule la capacité de l'emballage de produit de résister aux dommages dans l'environnement réel, tel que la manipulation, l'empilement des étagères, le glissement du moteur, le chargement et le déchargement de la locomotive, le transport du produit, etc. L'équipement de test d'impact de pente de Pacakge peut également être utilisé en tant qu'institut de recherche scientifique, établissements, centre de essai de technologie du conditionnement, usine de matériaux d'emballage et commerce extérieur, transport et d'autres départements de la pente de l'équipement de test utilisé généralement.



Normes de conception :

ISTA 3E, 3J et ISTA 6 (essai au choc incliné)



Fonctions :

1 . Poulie entraînée par un moteur électrique d'emplacement flexible. Il est facile de fixer et réaliser le changement de vitesse.

2 . La taille de la pente est relativement basse de sorte que soit l'avantage de la difficulté le spécimen ; le conseil fort de résistance à l'impact, garantissent la stabilité de la structure.

3 . La poulie peut être ajustée sur horizontal afin de fixer le spécimen pour le client. L'ajustement angulaire peut être conduit par le cylindre qui est flexible et commodité.

4 . Afin de maintenir le personnel d'essai complètement sûr l'opération à télécommande de soutien d'appareil de contrôle.

5 . Le client doit seulement fixer la machine au sol en calant, la pas autre opération compliquée commode pour l'essai.



Explication :



Puissance :	Le commutateur principal de batterie
Arrêt :	Essai d'arrêt
Début :	Appuyez sur ce bouton pour commencer l'essai (ce sera l'arrêt automatique quand obtenir les temps d'essai)
et vers le bas :	La presse en haut ou en bas pour ajuster le chariot de roulement en haut et en bas, l'angle maximal du chariot de roulement avec la base est 13°
Compteur :	Établissement des temps d'essai
Affichage de vitesse :	Pour montrer la vitesse pendant l'essai (m/s), et la remise automatique de volonté pour un autre essai
Affichage de temps :	Pour montrer le temps pendant l'essai (s)
Chauffard :	placez la fréquence différente pour changer la vitesse d'impact.



Caractéristiques

Longueur de bloc : 1400x1200mm, personnalisable.

Taille de panneau d'impact : 1600 x 2300mm

Dimensions (L × de × W H) millimètre : 7000x2000x2300



Utilisation de compteur

appuyez sur ce bouton pour choisir le chaque chiffre et pour ajuster la valeur

▲: appuyez sur ce bouton pour placer la valeur de chaque chiffre (0~9)

REMISE : remettez à zéro la valeur

MODE : mode test (peut être rester même)



Installation d'équipement

1 . Puissance : C.A. 380V±10%, 50/60HZ s'assurent que connexion de fil de puissance est normale et font l'instrument relier la terre bien.



Danger :   ■La tolérance de tension d'entrée est ±10%, et s'assure que la machine devrait être correctement fondé pour empêcher des dommages à la fuite de machine.



2, conditions ambiantes : température ambiante 0~55℃ et hygrométrie < 80="">

3, l'instrument seront placés sur l'étape stable et solide et de niveau.



Étape d'essai :

1 . Reliez le compresseur de conduit d'aération d'admission et d'air et le compresseur d'air ouvert

2 . La mise sous tension et tourner sur le commutateur électrique la lumière sera lumineuse

3 . Mettez le produit conditionné situé dans une position centrale et puis mettez la palette qui a des produits conditionnés près de la surface d'impact (comme image A) ; si la taille du paquet de produit correspond la palette, le produit devrait être vertical près de la surface d'impact (comme image B)



(image A)                                                           (image B)



4 . Presse pour faire la hausse de roulement de chariot à la condition de squareto avec la surface d'impact ou à lever un certain angle en accord avec l'exigence de client.

5 . Laissez le chariot de roulement qui fait essayer le produit conditionné l'essai et pour déterminer si le besoin ajuster l'accélération ou pas, et puis ajuster la distance de glissière, quand atteignez la vitesse de demande, maintenant elle montrera la vitesse d'essai et le temps d'essai sur l'affichage de vitesse et l'affichage de temps

6 . Plaçant l'essai les temps font un cycle dans le compteur

7 . Le début de presse pour commencer l'essai, et également montrera la vitesse d'essai et le temps d'essai sur l'affichage de vitesse et l'affichage de temps

8 . L'appareil de contrôle arrêt automatique quand finir les temps de établissement

9 . Enfoncez le bouton pour faire la baisse de roulement de chariot dans la position parallèle avec la base ; et prélevez alors vers le bas les échantillons pour vérifier la condition après essai au choc

10 . Faites l'essai en accord avec l'étape 2~8 et enregistrez le tout le résultat d'essai

11 . Arrêtez le compresseur d'air et le commutateur électrique après avoir fini l'essai



Entretien

1.Clean : Maintenez l'instrument propre à tout moment.

2.Antirust : Pulvérisez l'huile antirouille sur l'instrument une fois régulièrement.

huile 3.Engine : Réapprovisionnez en combustible l'huile de lubrification sur les pièces mobiles de l'instrument régulièrement (choisissez l'huile à moteur régulière est correct).



Garantie de qualité

A ) Articles de garantie de la qualité

La période de garantie avec FOC d'ici un an (pas comprenant les honoraires réutilisables et de transport et de voyage)

1.During la période de garantie, Haida fournira l'entretien ou le remplacement libre pour la partie endommagée (juste pour la partie réutilisable) induite par des dommages non-humains ;

2. Si des problèmes de qualité se pose au cours de la période de garantie, et le Haida doit fournir le service sur place, le frais de transport et de voyage sera à la charge du client ;

3. Si des grands problèmes de qualité se pose hors de la période de garantie, le Haida fournira a pour maintenir le service, le transport et le frais de voyage sera à la charge du client, aussi charge pour un prix favorable ;

4.Haida fournira à un prix favorable de vie à l'acheteur les matières et les pièces de rechange employées dans l'exploitation du système, entretien du matériel ;



B ) Le certificat principal d'entretien de garantie de qualité

S'il veuillez y a n'importe quel conflit référez-vous à notre lettre de garantie, ainsi :

①veuillez garder la lettre de garantie, si vous la perdiez, se relient svp à nous dans un mois.

②Si la lettre de garantie a été changée ou elle n'a aucun notre timbre, il est inutile.



C ) Les conditions suivantes doivent être payées raisonnablement même pendant la période d'assurance :

①Raisons naturelles

②Erreurs fonctionnantes

③La tension n'est pas adaptée pour notre instruction d'opération

④Réemballez-le sans nos guides

⑤Endommagé pour emprunter à d'autres

⑥Endommagé pour la modification autorisée de machine

⑦Endommagé pour le calibrage autorisé

⑧Erreur autorisée de transbordement

⑨Service pour le secteur de fond



D ) Attentions

①N'importe quel service en dehors des honoraires de Guangdong, de la Chine, de transport et de voyage sera payé par le client.

②Les appareils essayent de ne pas être utilisés dans les situations suivantes :

a. vibration, basculant l'occasion.

b. lumière du soleil directe.

c. endroits chauds, poussiéreux, humides.

D. Pour assurer sûr, l'approvisionnement à C.A. en machine devrait être bien fondé.

E. N'employez pas les dissolvants forts (comme : benzène, machine à laver nitro d'huile).

F. N'injectez pas l'eau et les débris dans la machine ; empêchez les dommages aux composants électriques et au choc électrique.

g. l'instrument montre le démontage et l'élimination des imperfections peut seulement être mesurée par le département d'état a approuvé les unités et la société, d'autres personnes pas a laissé réviser.
