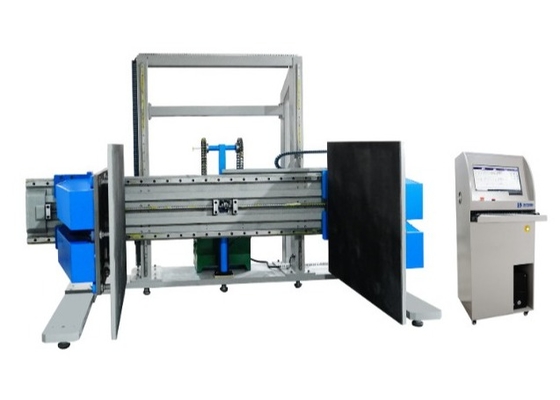

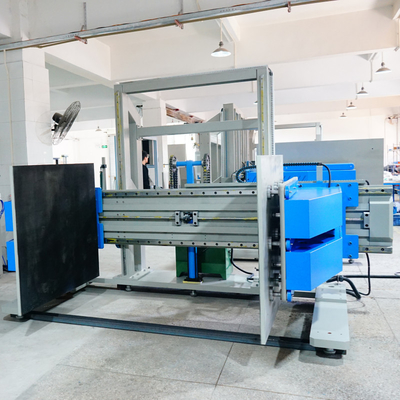

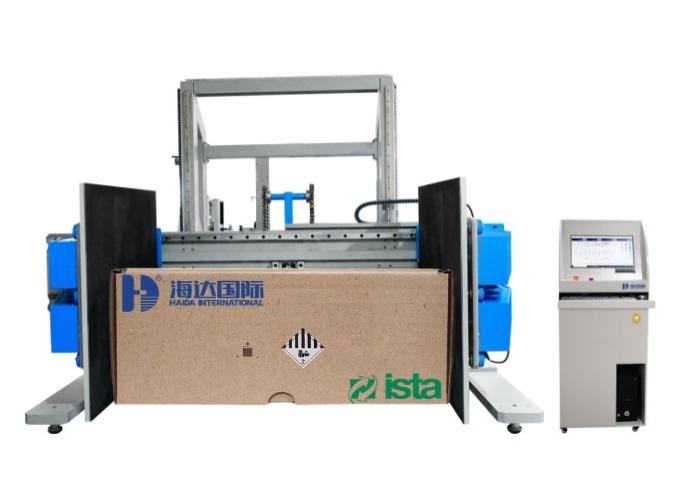

Le PLC commandent l'équipement d'essai de paquet, machine d'essai de force de bride de carton

PLC Control Package Testing Equipment , Carton Clamp Force Testing Machine
PLC Control Package Testing Equipment , Carton Clamp Force Testing Machine
video play

Image Grand :  Le PLC commandent l'équipement d'essai de paquet, machine d'essai de force de bride de carton

Détails sur le produit:
Lieu d'origine: Guangdong, Chine (continentale)
Nom de marque: HAIDA
Certification: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
Numéro de modèle: HD-A535
Conditions de paiement et expédition:
Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Chaque ensemble protégé avec la fibre de résine et le film de pp, a alors mis dans le cas en bois fo
Délai de livraison: 20 jours après confirmation de commande
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, comptant, engagement
Capacité d'approvisionnement: 30 ensembles par Haida de mois
Description de produit détaillée
Max. Force :: 400~3000Lb Capteur de pression de piézoélectrique :: capteur de pression du piézoélectrique 4 pour de grande précision
Dimensions: 2000 * 2800 * 2350mm Vitesse d'essai :: 50-300mm/minute, vitesse fixe réglée
Plaque de presseur du réglage de la hauteur: 0-1000mm Taille de contreplaqué: H48in * D48in
Surligner:

instruments d'essai d'emballage

,

instruments d'essai de papier et de matériau d'emballage

Équipement d'essai de paquet de contrôle de PLC, machine d'essai de force de bride de carton







Série du Haida ISTA examinant Machine.pdf



Description de produit :
La machine d'essai de force de bride de paquet et de carton est conçue pour mesurer les débattements des paquets de produit et la capacité protectrice de paquets pour le produit en souffrant la pression de niveau en cours de transport et stockage d'améliorer la qualité du paquet de produit.



Les paramètres principaux :

Articles Spécifications
Forme d'échantillon paquet de transport de parallélépipède ;
Poids maximum d'essai 500KG
Fixage de la pression la pression 400-3000Lb (réglable) peut être appliquée sur la surface correspondante selon le diagramme de transport sur l'échantillon d'essai ;
Taille de contreplaqué H48in * D48in
Plaque de presseur du réglage de la hauteur 0-1000mm
Vitesse de levage 50-300mm/minute, vitesse fixe réglée
Largeur de plat de propagation 200-2000mm
Dimensions 2000 * 2800 * 2350mm
Exactitude de capteur 1/100000
Exactitude de mesure 1%
Fixage de l'exactitude de déplacement ± 0.5MM
Contrôleur de puissance Les affichages d'ordinateur la valeur maximum de puissance dans chinois et anglais
Conditions d'attelle Deux plats passionnants sont 2000lb parallèles et plat sans déformation dans des conditions de travail, l'état vertical entre l'attelle et le plancher, l'épaisseur de l'attelle est ≥15mm, l'attelle peut réaliser l'action et le cycle du fixage, de s'ouvrir, de monter, et d'abaisser le cycle
Mode automatique d'arrêt fixez les limites supérieures et inférieures pour s'arrêter
Mode de transmission contrôles de moteur servo hausse et chute de contrôles maintenant force, et de moteur à courant alternatif
Dispositif de protection protection de fuite, dispositif de limite de voyage
Peut être relié à un ordinateur
Tension locale C.A. 220V/50HZ



Normes de conception :

ASTM D642, ASTM D6055, norme américaine d'entreprise de GÂCHETTES.



Protection de sécurité :

Surchargez la protection, la protection de surtension et le dispositif de protection limité de position



Méthode d'essai de compression de bride de grands produits :

1. Avant de placer le produit conditionné entre les plateaux, vérifiez que la force de bride utilisant l'indicateur de bride. L'indicateur devrait être placé entre les haches de la manière des points approximativement 1/2 d'articulation de plateau vers le haut des plateaux.

2. Chaque fois que le produit est maintenu, la force devrait être appliquée pendant un minimum de 15 secondes et ne pas dépasser 1 minute.

3. Appliquez la force de bride sur l'échantillon avec les plateaux se reposant sur le plancher et le bord avant des plateaux à affleurement de l'avant du paquet si le paquet est trop grand pour que les brides soient affleurant au bord avant (c.-à-d., grand réfrigérateur, au tracteur etc.), bride comme fin au bord comme possible.

4. Maintenez le produit un total de 10 fois dans l'orientation affleurante.

5. Appliquez la force de bride sur le produit conditionné avec les plateaux en position de compensation de pouce 6×6 (15.2x15.2cm). Les dimensions excentrées horizontales et verticales sont mesurées au coin inférieur avant du plateau. Si le paquet est trop grand pour que la bride soit placée 6 pouces à partir du bord avant (c.-à-d., grand réfrigérateur, de tracteur etc.), bride comme fin dans cette position comme possible.

1)Nombre d'exception

1 : pour de grands produits avec un dérapage externe évident et évident, l'essai excentré de bride n'est pas conduit si le produit ne se prolonge pas      au delà de n'importe quelle partie du dérapage et il y a une certaine forme de manipuler le graphique ou la note qui indiquent pour maintenir seulement du dérapage. S'il n'y a aucun graphique   ou le témoin de ceci ou là est du surplomb au delà du dérapage, puis le protocole entier d'essai de bride est conduit.

2) nombre d'exception

2 : Si la taille de produit, une fois placée dans son orientation de expédition normale, est ≤ 12 pouces, les 6 essais excentrés de pouce x6 n'est pas conduits.

6. Maintenez le produit un total de 10 fois avec la bride en position de compensation de pouce 6 x6.

7. Répétez l'étape 5.2.5 excepté avec une position de bride de compensation de pouce 2 x6. La compensation de pouce 2 x6 est semblable à pouce 6 x6 compensé excepté les plateaux sont orientées tels qu'ils sont à 2 pouces du plancher et de 6 pouces de retour à partir du bord avant du paquet. Si le paquet est trop grand pour que les brides soient placées 2 pouces à partir du bord avant (c.-à-d., grand réfrigérateur, de tracteur etc.), bride comme fin dans cette position comme possible.

8. Répétez le flux et compensez le fixage de tous autres côtés du produit qui sont indiqués dans les graphiques de manipulation en tant qu'acceptable pour la manipulation de bride.

Selon des normes de verdict, s'il y a un article n'a pas passé l'essai, puis propose le « échec d'essai manipulant la feuille



Méthode d'essai de compression de bride de petits produits :

Avant l'essai de bride, vérifiez que la bride pour l'usage de l'indicateur de force de bride. L'indicateur devrait être placé entre les haches de la manière des points approximativement 1/2 d'articulation de plateau vers le haut des plateaux.

Pendant l'essai de compression de bride de petits produits, 4 échantillons ser de décrire ci-dessous.



1. Si, une fois orienté pour l'essai de bride (basé sur les graphiques de manipulation) les côtés perpendiculaires aux plateaux d'un ≤ simple 24" témoin (61cm), alors de l'échantillon 4 devrait être placé dans » côte à côte un » oritentation aussi montré à la figue 1 (avec 2 échantillons sur le fond et 2 sur le dessus)
2.  Si, une fois orientés pour la bride examinant les côtés perpendiculaires aux plateaux d'un échantillon simple sont >24 » (61cm), alors les 4 échantillons devraient être placés dans une orientation du dessus-fond en tant que figue montrée 2. Si, une fois placés 4 hauts, les échantillons l'uns des sont complètement au-dessus des plateaux, cet échantillon peut être enlevé du fixage dans cette orientation seulement (la figue 3 montre 3 MHC prêts pour la bride examinant le 4ème échantillon étant coupé de l'essai dans cette orientation)
3 chaque fois que les échantillons sont maintenus, la force devrait être appliquée pendant un minimum de 15 secondes et ne pas dépasser 1 minute.
4. Appliquez la force de bride sur les échantillons avec les plateaux se reposant sur le plancher et le flux d'échantillons avec le bord avant des plateaux (voir le fig2). Si les échantillons sont trop grands pour que les brides soient affleurants au bord avant, bride comme fin au bord comme possible.
5.Clamp le produit un total de 10times avec les brides dans l'orientation affleurante.
6. Appliquez la force de bride sur le produit conditionné avec les plateaux en position de compensation de pouce 2×2 (voir la figue 3). Les dimensions excentrées horizontales et verticales sont mesurées au coin inférieur avant du plateau. Si le paquet est trop grand pour que les brides soient placées 2 pouces à partir du bord avant, bride comme fin dans cette position comme possible.
7. Maintenez le produit un total de 10 fois avec les brides en position excentrée.
8. Répétez la compensation de flux et de pouce 2x2 campant de tous autres côtés du produit qui sont identifiés dans les graphiques de manipulation en tant qu'acceptable pour la manipulation de bride. Svp note, selon la géométrie de boîte, vous pouvez employer côte à côte et l'orientation du dessus-fond pendant l'essai de bride.
