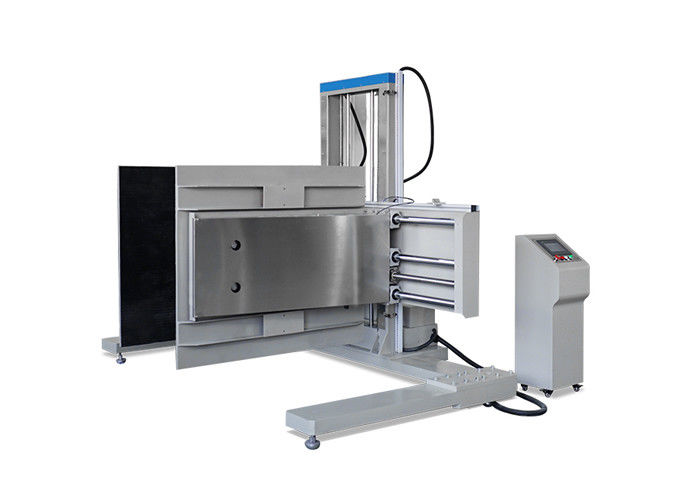

Le PLC commandent la machine d'essai de compression, équipement d'essai de paquet d'ASTM D6055

PLC Control Compression Testing Machine , ASTM D6055 Package Testing Equipment
PLC Control Compression Testing Machine , ASTM D6055 Package Testing Equipment

Image Grand :  Le PLC commandent la machine d'essai de compression, équipement d'essai de paquet d'ASTM D6055

Détails sur le produit:

Lieu d'origine: Guangdong, Chine (continentale)
Nom de marque: HAIDA
Certification: ISO 9001:2000; ISO 9001:2008; QS-9000; ISO 14001:2004; CE, , SMC, CMC, CPA, CE,CMA,IMC
Numéro de modèle: HD-A534
Power: électrique
Port: Shenzhen

Conditions de paiement et expédition:

Quantité de commande min: 1 jeu
Prix: Negotiable
Détails d'emballage: Chaque ensemble protégé avec la fibre de résine et le film de pp, a alors mis dans le cas en bois fo
Délai de livraison: 20 jours après confirmation de commande
Conditions de paiement: L/C, D/A, D/P, T/T, Western Union, MoneyGram, comptant, engagement
Capacité d'approvisionnement: 300 ensembles par Haida de mois
Description de produit détaillée
Nom de produit: Instruments d'essai d'emballage Puissance: Électronique
Critères de conception: ASTM D6055 Poids maximum d'essai: 500KG
Résolution: 1/100,000 Vitesse de levage: 50-300mm/minute, vitesse fixe réglée
Surligner:

packaging testing instruments

,

packaging drop test equipment

Le PLC commandent la machine d'essai de compression, équipement d'essai de paquet d'ASTM D6055





Caractéristiques



Machine d'essai de bride de paquet
machine d'essai de la bride 1.Package
2. jusqu'à ASTM D6055
contrôle 3.PLC


Les paramètres

Norme de conception ASTM D642, ASTM D6055, Américain DESSÈCHE la norme d'entreprise
Forme d'échantillon paquet de transport de parallélépipède
Poids maximum d'essai 500KG
Fixage de la pression la pression 400-3000Lb (réglable) peut être appliquée sur la surface correspondante selon le diagramme de transport sur l'échantillon d'essai
Taille de contreplaqué H48in * D48in
Plaque de presseur du réglage de la hauteur 0-1000mm
Vitesse de levage 50-300mm/minute, vitesse fixe réglée
Largeur de plat de propagation 200-2000mm
Dimensions 2000 * 2800 * 2350mm
Exactitude de capteur 1/100000
Exactitude de mesure 1%
Fixage de l'exactitude de déplacement ± 0.5MM
Contrôleur de puissance Éclat maximum de valeur de puissance d'affichage de Chinois d'écran tactile
Conditions d'attelle Deux plats passionnants sont 2000lb parallèles et plat sans déformation dans des conditions de travail, l'état vertical entre l'attelle et le plancher, l'épaisseur de l'attelle est ≥15mm, l'attelle peut réaliser l'action et le cycle du fixage, de s'ouvrir, de monter, et d'abaisser le cycle
Mode automatique d'arrêt fixez les limites supérieures et inférieures pour s'arrêter
Mode de transmission les contrôles de moteur servo maintenant des contrôles de force, et de moteur à courant alternatif Montent et tombent
Dispositif de protection protection de fuite, dispositif de limite de voyage
Tension locale C.A. 220V/50HZ



Protection de sécurité



Surchargez la protection, la protection de surtension et le dispositif de protection limité de position



Maintenez la méthode d'essai de compression de grands produits

 1.Before plaçant le produit conditionné entre les plateaux, vérifient que la force de bride utilisant l'indicateur de bride. L'indicateur devrait être placé entre les haches de la manière des points approximativement 1/2 d'articulation de plateau vers le haut des plateaux.

 2. chaque fois que le produit est maintenu, la force devrait être appliquée pendant un minimum de 15 secondes et ne pas dépasser 1 minute.

 3. appliquez la force de bride sur l'échantillon avec les plateaux se reposant sur le plancher et le bord avant des plateaux à affleurement de l'avant du paquet (voir la photo affleurante de plateau 4). Si le paquet est trop grand pour que les brides soient affleurant au bord avant (c.-à-d., grand réfrigérateur, au tracteur etc.), maintenez aussi étroitement au bord comme possible.

 4. maintenez le produit un total de 10 fois dans l'orientation affleurante.

 5. appliquez la force de bride sur le produit conditionné avec les plateaux en pouce 6×6 (15.2x15.2cm) compensent la position (voir la figue 5). Les dimensions horizontales et verticales de compensation sont mesurées au coin inférieur avant du plateau. Si le paquet est trop grand pour que la bride soit placée 6 pouces à partir du bord avant (c.-à-d., grand réfrigérateur, de tracteur etc.), bride aussi étroitement dans cette position comme possible.

    1)Exception numéro 1 : pour de grands produits avec un dérapage externe évident et évident (voir la figue 6), l'essai excentré de bride n'est pas conduit si le produit ne se prolonge pas au delà de toute partie du dérapage et il y a une certaine forme de manipuler le graphique ou noter qui indique pour maintenir seulement du dérapage. S'il n'y a aucun graphique ou le témoin de ceci ou là est du surplomb au delà du dérapage, alors le protocole entier d'essai de bride est conduit.

    2) exception numéro 2 : Si la taille de produit, une fois placée dans son orientation normale d'expédition, est ≤ 12 pouces, les 6 essais excentrés de pouce x6 n'est pas conduits.

 6. maintenez le produit un total de 10 fois avec la bride en position excentrée de pouce 6 x6.

 7. répétez l'étape 5.2.5 à moins qu'avec une position de bride excentrée de pouce 2 x6. La compensation de pouce 2 x6 est semblable à la compensation de pouce 6 x6 à moins que les plateaux soient orientés tels qu'ils sont à 2 pouces du plancher et de 6 pouces d'arrières à partir du bord avant du paquet. Si le paquet est trop grand pour que les brides soient placées 2 pouces à partir du bord avant (c.-à-d., grand réfrigérateur, de tracteur etc.), bride aussi étroitement dans cette position comme possible.

 8. flux et compensation de répétition maintenant de tous autres côtés du produit qui sont indiqués dans les graphiques de manipulation comme acceptables pour la manipulation de bride.

Selon des normes de verdict, s'il y a un article n'a pas passé l'essai, puis propose le « échec d'essai manipulant la feuille



Paramètres :



Fixage de la force :

50-3000kg

Taille du conseil de fixage :

1200 d'ici 1200 millimètres

Maximum maintenant l'espace :

1200 d'ici 1200 d'ici 1200 millimètres

Minimum maintenant l'espace :

400 d'ici 1200 d'ici 1200 millimètres

Fixage de la vitesse :

5-50mm/min

L'espace d'Up-down :

100-600mm, réglable, peut être adapté aux besoins du client

Dimension : 3

810 d'ici 1900 d'ici 2100

Poids :

800kg

Puissance :

380v/ 50Hz

Système de contrôle :

Contrôle programmé de PLC



Méthode d'essai de compression de bride de petits produits

Avant l'essai de bride, vérifiez que la bride pour l'usage de l'indicateur de force de bride. L'indicateur devrait être placé entre les haches de la manière des points approximativement 1/2 d'articulation de plateau vers le haut des plateaux.

 Pendant l'essai de compression de bride de petits produits, 4 échantillons ser de décrire ci-dessous.

 1. Si, une fois orienté pour l'essai de bride (basé sur les graphiques de manipulation) les côtés perpendiculaires aux plateaux d'un ≤ simple 24" témoin (61cm), alors l'échantillon 4 est placé dans » côte à côte un » oritentation comme montré à la figue 1 (avec 2 échantillons sur le fond et 2 sur le dessus)

 2.  Si, une fois orientés pour la bride examinant les côtés perpendiculaires aux plateaux d'un échantillon simple sont >24 » (61cm), alors les 4 échantillons devraient être placés dans une orientation du dessus-fond en tant que figue montrée 2. Si, une fois placés 4 hauts, les échantillons l'uns des sont complètement au-dessus des plateaux, que l'échantillon peut être enlevé du fixage dans cette orientation seulement (la figue 3 montre 3 MHC prêts pour l'essai de bride le 4ème échantillon étant coupé de l'essai dans cette orientation)

 3 chaque fois que les échantillons sont maintenus, la force devrait être appliquée pendant un minimum de 15 secondes et ne pas dépasser 1 minute.

 4. Appliquez la force de bride sur les échantillons avec les plateaux se reposant sur le plancher et les échantillons à affleurement du bord avant des plateaux (voir le fig2). Si les échantillons sont trop grands pour que les brides soient affleurants au bord avant, bride aussi étroitement au bord comme possible.

 5.Clamp le produit un total de 10times avec les brides dans l'orientation affleurante.

 6. appliquez la force de bride sur le produit conditionné avec les plateaux en position excentrée de pouce 2×2 (voir la figue 3). Les dimensions horizontales et verticales de compensation sont mesurées au coin inférieur avant du plateau. Si le paquet est trop grand pour que les brides soient placées 2 pouces à partir du bord avant, bride aussi étroitement dans cette position comme possible.

 7. maintenez le produit un total de 10 fois avec les brides en position de compensation.

 8. répétez le camping excentré de flux et de pouce 2x2 de tous autres côtés du produit qui sont identifiés dans les graphiques de manipulation comme acceptables pour la manipulation de bride. Veuillez vous noter, selon la géométrie de boîte, peut employer chacun des deux côte à côte et l'orientation du dessus-fond pendant l'essai de bride.
